一、設備信息確認

1、確認型號

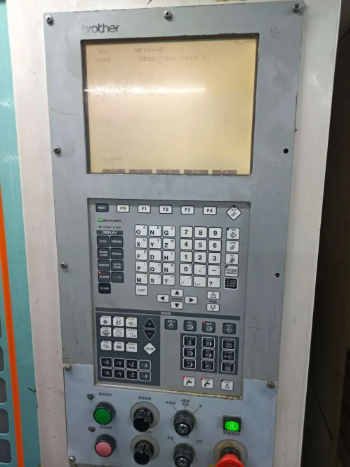

看面板顏色：

面板如果是彩色屏幕，大概率是可以做聯網采集的。如果是黑白屏則需要進一步確認設備名牌。

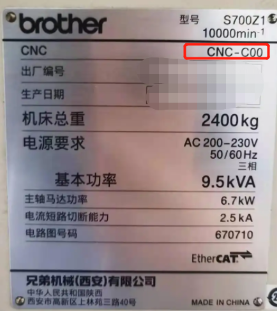

看名牌：

名牌一般在設備后面，可以看到數控系統的品牌，一般C00和B00都是可以直接聯網采集的。A00的話比較老舊，比較難進行直接聯網。

2、確認通訊接口

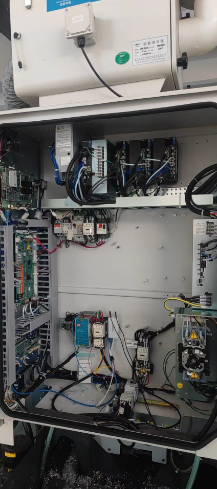

兄弟機床的通訊接口一般在電氣柜后面：

1、電氣柜后面

二、網絡配置

1、進入通訊參數頁面

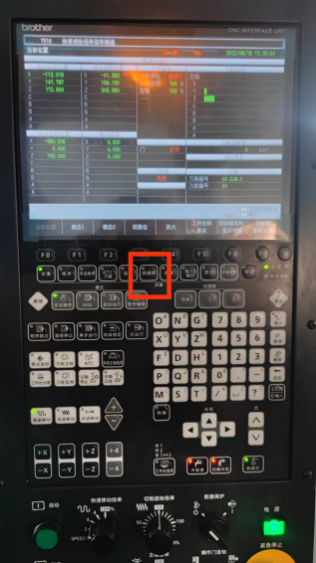

首先按下面板的數據庫按鈕：

按F6，選擇通信參數：

2、調整網絡和遠程訪問參數

數據改寫（從屬）從否改為是，遠程操作從無效改為有效：

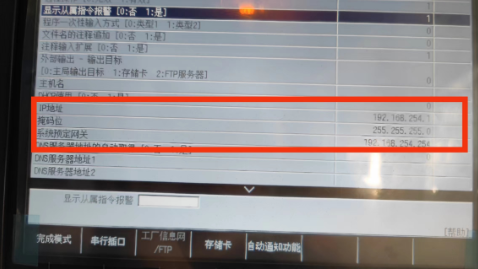

更改ip地址、網關、子網掩碼等：

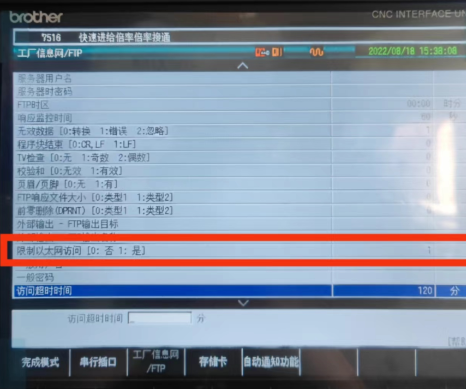

“限制以太網訪問‘是’改為‘否’：

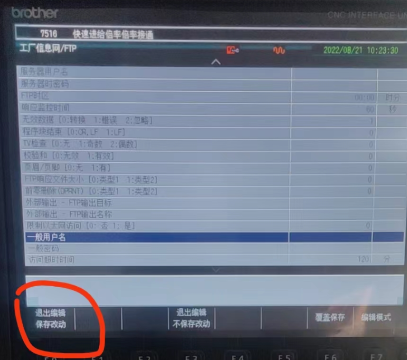

參數修改完畢后，按完成模式和退出編輯保存成功：

三、通訊測試

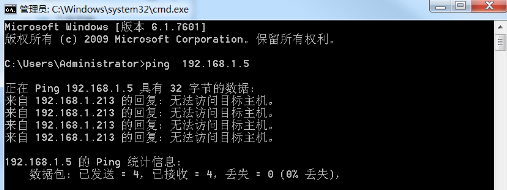

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、編輯不生效

檢查下是否在運行模式下進行編輯，將機床狀態轉為空閑模式后再進行編輯。

2、ip輸入后提示格式不正確

兄弟機床的ip輸入格式地址的輸入不能使用“.”(句號)、用 12 位數輸入。

例如： 設置“10.172.83.1”，要輸入“010172083001”。
